电子秤称重传感器的接线方法图

  本站原创  530次浏览  2016-11-05

电子秤称重传感器的接线方法图

点击次数:134 发布时间:2015/4/2


电子秤称重传感器的接线方法图

防爆地磅,防爆电子秤,斜坡一体式地磅秤,上海电子台秤,1-50T称重模块

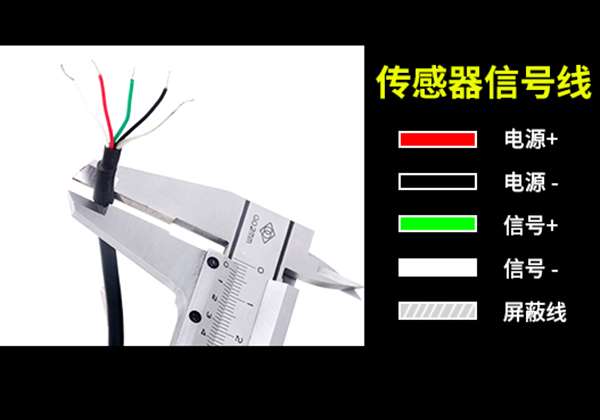

电子秤称重传感器的出线方式有4线和6线两种,模块或称重变送器的接线也有4线和6线两种,要接4线还是6线首先要看你的硬件要求是怎样的,原则是:传感器能接6线的不接4线,必须接4线的就要进行短接。

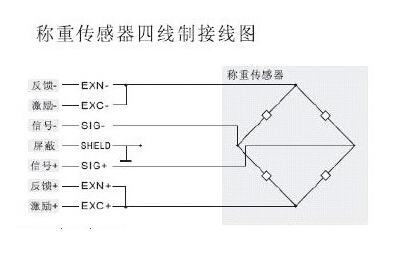

  一般的称重传感器都是六线制的,当接成四线制时,电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。SEN+和SEN-是补偿线路电阻用的。SEN+和EXC+是通路的,SEN-和EXC-是通路的。

EXC+EXC-是给称重传感器供电的,但是由于称重模块和传感器之间的线路损耗,实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性,它输出的mV信号与接收到的电压密切相关,SENS+SENS-实际上是称重传感器内的一个高阻抗回路,可以将称重模块实际接收到的电压反馈给称重模块。假设EXC+EXC-10V,线路损耗,传感器2mV/V,实际上传感器输出最大信号为()*2=19mV,而不是20mV。此时称重传感器内部就会把19mV作为最大量程,前提是传感器必须通过反馈回路把实际电压反馈给称重模块。在称重传感器上将EXC+ SENS+短接,EXC-SENS-短接,仅限于传感器与称重模块距离较近,电压损耗非常小的场合,否则测量存在误差
